寧夏計量測試院 楊繼光 李建軍 談軍 梁穎
一、標準器的狀況
寧夏計量測試院pH(酸度)計計量檢定裝置有兩套標準。一套標準是由0.01級的UJ21型直流電位差計和0.05級的標準電池構成的檢定裝置;另一套標準是0.0006級的PC-2微機型pH/離子計檢定儀。電位差計放在院內實驗室,用于檢定送檢的酸度計,微機型pH/離子計檢定儀為可攜帶的便攜式標準儀器,一般用于現場酸度計檢定。
二、核查對象的選定
根據pH(酸度)計檢定標準器的具體情況,電位差計和標準電池在實驗室環境中比較穩定;而經常用于現廠檢定的PC-2微機型pH/離子計檢定儀,由于使用頻繁,現場環境條件不盡相同,攜帶過程經常處于車載顛簸狀態等,因此,核查的重點應放在經常用于現廠檢定的PC-2微機型pH/離子計檢定儀上。
三、核查方法的選擇
(1)對UJ21型直流電位差計采用傳遞比較法(標準電池剛檢定過,在周期之內),用我院的0.0001級電壓標準對其進行比較測量;(2)微機型pH/離子計檢定儀與直流電位差計在準確度等級上有一些差別,但UJ21型直流電位差計采用傳遞比較法剛進行了檢定,而PC-2微機型pH/離子計檢定儀正好處于兩個檢定周期之間,則采用兩套標準器比較的方法,即用兩套標準器分別對同一臺穩定的測量對象,在相同的測量條件下進行測量比較。通過比較兩組測量數據和兩套標準器的不確定度,并用式(1)進行計算判別:
式中:y1、y2——用UJ21型直流電位差計檢定裝置和用PC-2微機型pH/離子計檢定儀在同一臺測量對象核查點上的測量數據;u1、u2——UJ21型直流電位差計和PC-2微機型pH/離子計檢定儀的擴展不確定度。
四、核查點的選擇
采用兩套標準器對一臺級別為0.001級的pH(酸度)計進行比較方法測量,選擇的核查點為10.000pH和4.000pH。
五、測量數據及數據處理
用UJ21型電位差計構成的pH計檢定裝置和用PC-2微機型pH/離子計檢定儀對同一臺pH(酸度)計的測量數據如表1、表2所示。

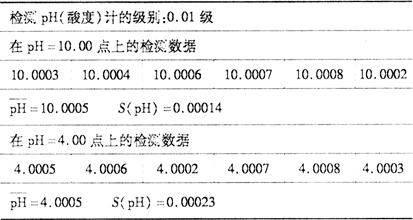

表1 由電位差計構成的pH檢定裝置對不同級別pH(酸度)計的檢測數據

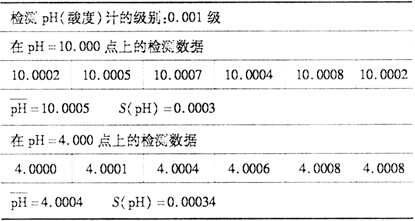

表2 PC-2微機型pH/離子計檢定儀對不同級別pH(酸度)計的檢測數據
電位差計構成的檢定裝置,其擴展不確定度為:u1=0.0008(k=1.96)。
PC-2微機型pH/離子計檢定儀,其擴展不確定度為:u2=0.0007(k=1.96)。
將以上這兩套裝置對同一臺0.001級的pH計,在pH=10.000和pH=4.000兩點上的檢測數據及兩套裝置對該級別的擴展不確定度代入式(1),計算并進行判別。
在pH=10.000點
即0.0000≤0.0008
在pH=4.000點
即0.0001≤0.0008
通過以上用式(1)對選擇點的測量數據的計算結果可以看出,在相同條件下用這兩套裝置對同一臺檢定對象進行檢定,在pH=10.000(-177.471mV)和pH=4.000(177.471mV)的點上,滿足式(1)的要求,核查結果這表明兩套標準裝置在兩個檢定周期之間計量性能沒有出現異常,滿足標準器對pH(酸度)計進行檢定的計量要求。
