COD恒溫加熱器主要用于水中COD檢測的消解，可廣泛用于環保、高等院校、醫藥、衛生、食品、自來水、化工等行業中，是一款高效、快速、經濟的COD消解裝置。

我公司最近新購進一臺JH-12型COD恒溫加熱器。俯視可見該儀器有12個大的加熱孔(3行×4列)，在近似中間位置還有1個用來放置水銀溫度計的小測溫孔。我們在對其進行入庫驗收時，按常規的方法在測溫孔用水銀溫度計與設定溫度進行了比對。結果測溫孔的實際測量溫度與前面板的設定溫度相差5℃，對數顯儀調整至無差值之后，滿足儀器說明書:恒溫準確度為±2℃的技術指標，判定合格入庫。

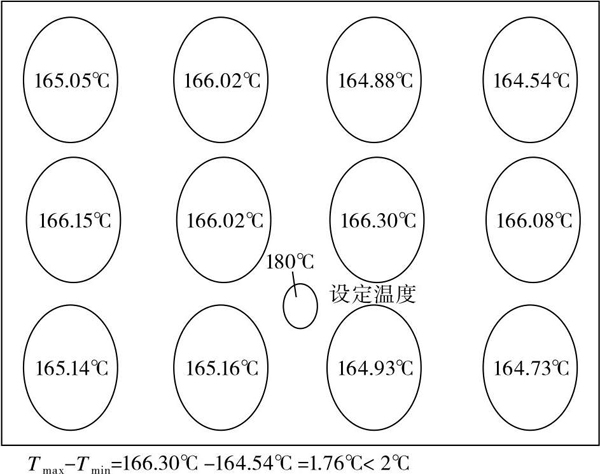

但過了幾天，化驗人員反映該儀器加熱不均勻，加熱管置入化學介質后，有的沸騰，有的不沸騰。我們發現12個加熱管的溫度的確不相同，甚至偏差較大。因加熱孔孔徑過大，其溫度是無法直接測量的，我們改用一只加熱管置入硅油后循環在各加熱孔加熱，測量硅油的溫度。結果是偏差最大為1.76℃，示意圖如圖1所示，溫度記錄如表1所示。這樣就可以排除加熱孔的原因。我們分析這是由加熱管造成的，如底水平度、底厚等。當然若時間足夠長，各管的溫度可能會一致，但大多數情況下，因介質的揮發，該儀器是不允許長時間加熱的。最后我們嘗試更換了一批加熱管，置入化學介質后加熱，全部沸騰，顯示溫度與測溫孔溫度一致，最終判定為合格。

由此可見，由于固體材料加熱的復雜性要遠高于液體介質，受傳熱材料的影響很大，一是不能僅限于校準測溫孔一個點，因測溫孔很小，加熱孔較大，造成漏熱嚴重，測量溫度偏差明顯；二是校準必須包含加熱管本身，把12支加熱管當成儀器的一部分，加熱后處于同一種工作狀態，方可判定合格與否；三是要把恒溫準確度為±2℃的技術指標，理解為兩部分:設定溫度與測溫孔溫度之差；各加熱管溫度之差。

圖1

表1  溫度記錄表 單位:℃

本文刊發于《中國計量》雜志2019年第5期

作者：濱化集團計量科 董亮  王云  胡曉艇
