對JJF1326-2011部分內容的探討

發布時間:2020-06-23 作者: 賈永剛 來源: 瀏覽:3453
標準砝碼的選擇JJF1326-2011《質量比較儀校準規范》中,砝碼準確度等級與比較儀實際分讀數直接相關,實際分讀數的表達式為Maxi/di,其中:i=1,2,3,……,n。表達式的意義為:每個局部衡量范圍的最大載荷與相應的實際分度值的比。具體如表1所示。

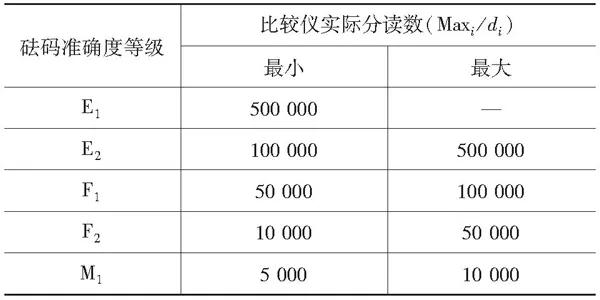

表1  砝碼準確度等級與比較儀實際分讀數關系表
在實際工作中,校準最大載荷為1000kg、全量程實際分度值為1g的質量比較儀,對最大載荷(1000kg)和二分之一的最大載荷(500kg)標準砝碼準確度等級進行選擇時,按照J(rèn)JF1326-2011中的相關要求,應選擇E1等級相應質量值的砝碼進行校準。而現有E1等級砝碼最高質量值為50kg,顯然二者是矛盾的。因此,筆者認為對最大載荷和二分之一的最大載荷標準砝碼準確度等級進行選擇時,應由被校比較儀最大承載值和實際分度值的關系來確定,如表2所示。

表2  被校比較儀最大承載值和實際分度值

對局部示值誤差進行校準時,JJF1326-2011中對添加砝碼的質量值ms的定義為被校比較儀實際分度值d的1000倍到5000倍之間任意一個單個砝碼。以最大載荷1000kg,全量程實際分度值為1g的質量比較儀為例,對1000kg載荷點的局部示值誤差校準時,ms為1000g、2000g、5000g中的一個砝碼。但在實際工作中,使用質量比較儀檢測1000kg砝碼時,其最大允許誤差的絕對值為500g(即M3等級),因此,筆者建議應該增加一個小質量值的ms進行局部示值誤差的校準,即ms應該在100d到5000d之間選取兩個標準砝碼,其中一個應選取100d的標準砝碼,另一個標準砝碼任選。這樣可以更好地判斷被校比較儀局部示值測量能力是否滿足量傳的相關要求。
二、恒溫時間
JJF1326-2011中,給出了標準砝碼與被校比較儀恒溫時間表,所使用砝碼的質量范圍為20g~10kg。由于各省、市計量部門廣泛使用最大秤量為(1000~3000)kg的質量比較儀,對相應質量值的標準砝碼進行量值傳遞,為保證量傳的準確性,筆者建議增加質量為(100~1000)kg標準砝碼與被校比較儀恒溫時間的相關要求。實際工作中,大量程質量比較儀一般為(1000~3000)kg,因此,標準砝碼與被校比較儀恒溫時間在(1~2)h之間。
三、測量結果與不確定度如何關聯
在對被校比較儀進行校準時,主要是重復性、偏載和局部示值誤差3個校準項目,并且給出相應校準項目的校準結果和擴展不確定度。在實際工作中,由于諸多主觀因素和客觀因素的影響,測量結果與真值之間存在一定差異。因此,在測量結果中加入了不確定度的表示。在JJF1326-2011中,雖然給出了相應校準項目的校準結果和擴展不確定度。在砝碼的校準過程中,比較儀是作為衡量儀器使用的,在質量傳遞過程中所帶來的不確定度,將直接影響被校砝碼的測量結果。如何考慮比較儀各不確定度分量在測量過程中,對被校砝碼測量結果的影響呢?JJF1326-2011中并未提起。
筆者建議JJF1326-2011能夠結合實際工作情況,建立統一的測量模型:
式中:mA——被校砝碼的折算質量;mB——標準砝碼的折算質量;——被校與標準砝碼的平均質量差。
由測量模型可以看出,影響被校砝碼折算質量的測量不確定度的主要因素有標準砝碼質量的不確定度、衡量儀器的不確定度、空氣浮力影響的不確定度和磁性影響的不確定度。而衡量儀器(質量比較儀)的不確定度貢獻主要由偏載和重復性組成。對于質量比較儀,偏載量的測量應根據實際情況而定,對于帶有自動定心秤盤和吊掛式秤盤的比較儀,在確保砝碼和比較儀安全的情況下測量其偏載,也可以不進行偏載測量。因此,在確定衡量儀器的不確定度貢獻時,應具體情況具體分析。

鏈接:

14C呼氣檢測儀校準關鍵技術研究

采暖室內空氣溫度檢測應注意的事項

可燃?xì)怏w檢漏儀校準方法研究

淺談溫度變送器的校準

心電圖機計量標準量值比對分析

恒溫培養設備的校準及使用

驗光鏡片箱計量檢定中的常見問題與解決方法

在線紅外測溫儀比對及校準

嬰兒培養箱電氣安全檢查校準方法探討

呼吸機校準中參數的設置及換算

利用便攜式超聲波流量計提高大口徑流量計計量準確度的方法

工業分析儀計量校準方法探討

高精度溫濕度變送器校準方法研究

電磁式電壓互感器感應耐壓試驗

本文刊發于《中國計量》雜志2015年第10期

作者:遼寧省計量科學研究院 賈永剛
